特变电工中央研究院采购GPJD-500型工频50HZ型介质损耗介电常数测试系统

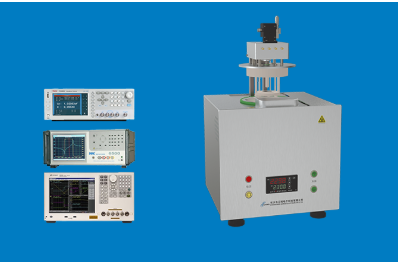

GPJD-500型工频50HZ型介质损耗介电常数测试系统
关键词：50HZ工频，介电损耗tgδ，介电系数（ε），温度：室温-500℃
GPJD-500型工频50HZ型介质损耗介电常数测试系统是专为绝缘材料（如云母带，有机硅，聚丙烯等高分子材料，变压器油，电容器油，电缆油等绝缘油）固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数（ε）与介质损耗角正切值（tgδ）的测试。进行高压介质损耗介电常数的测量，可以采用自动测试模式，在不同的电压下电容量和介损值的变化曲线，突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场。电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，自动滤除50Hz干扰。符合GB5654,GBT1409,GBT1693等国标。
背景：
50 Hz 工频损耗的 3 大核心重要性
1. 控制发热，防止热老化与击穿
损耗功率：P∝f⋅εr⋅tanδ⋅U250 Hz 下 tanδ 偏大 → 持续发热 → 温度升高 → tanδ 进一步上升（恶性循环）。
片状材料：薄、面积大、散热差，微小损耗也易局部过热、老化加速、热击穿。
2. 决定高压设备效率与能耗
电缆、电容、互感器：tanδ 上升 → 无功损耗增大 → 电网效率下降、温升超标。
高压场合（110 kV 以上）：tanδ 必须 ≤ 0.001（如 XLPE），否则不允许使用。
3. 材料劣化 / 受潮 / 杂质的 “灵敏指示剂”
老化、吸湿、含杂质、固化不全、分层 → tanδ 显著上升（比体积电阻更敏感）。
质量判定：
新料：tanδ 稳定且低
劣化：tanδ 明显增大（常作为预防性试验核心判据）
主要技术参数：
1、准确度： Cx: ±（读数×0.5%+0.5pF）
测试三电极系统Cx: ±（读数×0.2%+0.2pF）
介电损耗tgδ: ±（读数×0.5%+0.00005） 分辨率0.000001
测试三电极系统tgδ: 0.00001-1±（读数×0.2%+0.00005）
介电常数ε: 1-1000±(读数×0.5%)
2、电容量范围：内施高压： 3pF～509000pF/2.5kV 60pF～2.5μF/0.5kV
外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分 辨 率： 最高0.0001pF，4位有效数字
3、tgδ 范 围： 不限，分辨率0.0001%，电容、电感、电阻三种试品自动识别。
4、试验电流范围： 5μA～5A内施高压： 设定电压范围：0.5～5000V
最大输出电流：400mA，频率40-70Hz可调
5、电极最高温度： 600°C (配上温控仪，精度0.1°)
6、加热时间： 30分钟
7、电极压力： 0~~1.0Mpa连续可调
|
