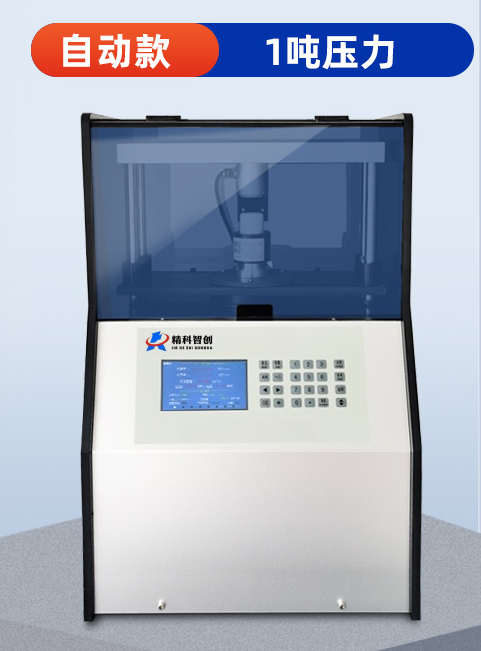

LBRRT-1000型石墨粉电阻率测试仪（全自动）
LBRRT-1000型石墨粉电阻率测试仪（全自动）
Lithium Battery Powder Resistivity Tester
关键词：纳米材料电阻率，0.5%精度，1T，自动加压
一、产品介绍：
LBRRT-1000 型石墨粉电阻率测试仪（Lithium Battery Powder Resistivity Tester）是适配锂电、纳米导电粉体检测的升级款全自动设备，整机严格遵循GB/T 40007-2021《纳米技术 纳米材料电阻率的接触式测量方法 通则》，支持标准规定的动态四线两电极、静态四探针两种检测方式，覆盖 A、C 两类国标测试方法，适配锂电全品类粉体检测。
设备搭载 1 吨全自动加压系统，采用加压、测阻同步检测技术，搭配 8 档电流量程，测试精度可达 0.5%，数据精准、重复性与稳定性优异，规避传统先压片后测试带来的误差大、效率低等问题。仪器配备可拆卸四探针与四端子上下电极，两种测试模式可无缝切换，一套设备即可完成薄膜、粉体多品类样品检测，大幅降低实验室设备采购成本。整机功能分区清晰，配套专业测控软件，电流量程、测试模式自动调节，压力达标后自动采集存储数据，测试完成自动停机，全程无需人工记录，自动化程度高。
测试过程可自动生成电阻率 - 压强、电导率 - 压强、压实密度 - 压强三组性能曲线，直观呈现粉体导电变化规律。广泛适用于磷酸铁锂等锂电正极、石墨负极、炭黑 / 石墨烯导电剂、固态电解质、PVDF 粘结剂等粉末材料，是新能源企业质检、高校材料实验室、科研院所的核心表征设备。
一、标准全称（中文）中华人民共和国国家标准GB/T 40007-2021纳米技术 纳米材料电阻率的接触式测量方法
二、官方标准英文名称（国标原版）
Nanotechnology—Contacting methods for measuring the resistivity of nanomaterials—General rules
三、标准规定3 种接触式电阻率测试方法，完美匹配锂电正负极粉体、导电剂（炭黑 / 石墨烯 / 碳纳米管）检测：
1. A 法 静态四探针法：纳米薄膜、纳米浆料、纳米粉体通用；
2. B 法 动态四探针法：仅用于纳米粉体（锂电压实粉料主流检测）；
3. C 法 动态四线两电极法：仅用于纳米粉体。
二：产品特点：
1、功能分区，操作简易
2、一套仪器 两种测试方法：配有可拆卸的四探针或者四端子上下电极，通过这一创新整合，客户在样品测试品类多的情况下，可以无缝切换使用两种测试方法，从而有效节省购置额外仪器的成本，实现高效经济的测试解决方案。
3、全自动测量 避免人工误差：自动化粉末电阻率测试仪有配套软件，测量过程中的电流量程选择，功能切换都可通过软件自动化调节，每次压强到固定点位，软件会自动记录一次测试结果，无需手工记录，测试完毕，自动停止，自动化程度高，高效快捷。
4、智能化：先进技术方案
仪器采用一边加压一边电阻率测试的“同步测试方法”，最后绘制“电阻率-压强”、“电导率-压强”、“压实密度-压强”的性能曲线,避免先压片后测试的误差大、重复性差及工作效率低下等缺陷。

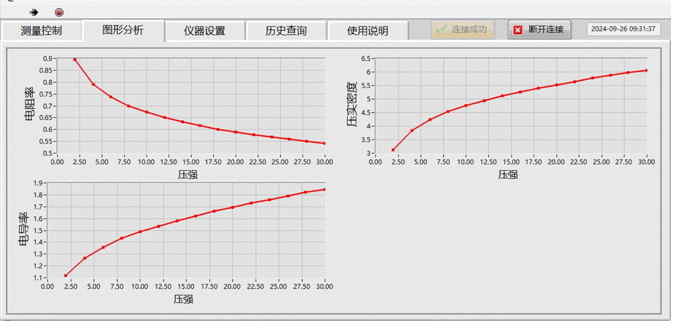

软件实际测试图

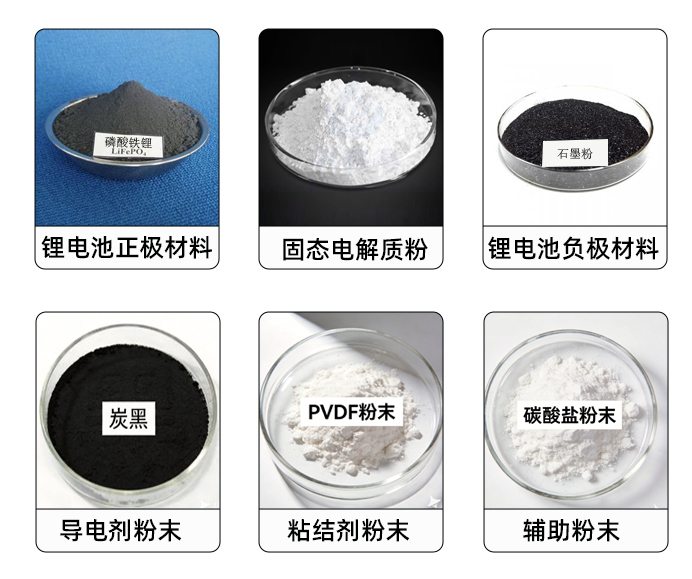

三：主要用途：
1、（磷酸铁锂）锂电池正极材料
2、固态电解质粉，（石墨粉）锂电池负极材料
3、（炭黑）导电剂粉末
4、（PVDF粉末）粘结剂粉末，（碳酸盐粉末）辅助粉末
四：主要技术参数：
|
基本技术参数
|
|
测量范围
|
|
|
电阻率
|
15.00×10-6~200.00×103 Ω-cm
|
|
分辨率
|
1.50×10-6~0.01×103 Ω -cm
|
|
可提供测试条件参数
|
|
八档恒流源
|
0.luA，1.0uA，10uA，100uA，1.0mA，10mA,100mA,
|
|
电压表
|
20mV~2.0V自动量程
|
|
可提供压力
|
|
额定压力
|
1000kg，一般0-100MPa
|
|
器外形尺寸、重量
|
|
外形尺寸
|
长×宽×高=35cm×38cm×58cm
|
|
重量
|
≤37kg
|
|
电源配置参数
|
|
功率
|
P＜200W，保险丝规格250V 2.0A
|
|
电源
|
电压U=220V±10V，频率f=50Hz±5Hz
|
|
工作条件
|
温度:0~40℃；湿度:≤60%
|
附件：
GB/T 40007-2021《纳米技术 纳米材料电阻率的接触式测量方法 通则》完整标准方法详解
一、基础总述
1. 适用范围
标准包含3 类接触式测量方法，锂电正负极粉体、导电剂（石墨烯 / 碳纳米管 / 炭黑）检测完全适用：
2. 通用环境条件（强制要求）
温度：20℃～30℃，单次测试温度波动≤±1℃
1.相对湿度：常规导电粉体≤65%；高阻 / 湿度敏感纳米粉料≤6%
2.环境：无强电磁干扰，仪器提前预热 30min；粉体测试前 100～120℃干燥 2h，冷却至室温（消除水分干扰）
3.平行样要求：每种样品至少制备 3 组平行试样，每组测 3 次，取算术平均值
3. 通用仪器硬件要求
（1）通用设备
•直流恒流源：输出电流稳定度≤0.1%，量程覆盖 1nA～100mA
•数字电压表：输入阻抗≥10⁹Ω，分辨率≤1μV
•加压装置：压力线性可控，精度 ±1%，压力量程 0～20MPa（锂电粉料常用 0.5～10MPa）
•厚度测量模块：分辨率≤0.001mm，实时记录粉体压实厚度
•绝缘试样筒：筒体内衬氧化铝 / 聚四氟乙烯，绝缘电阻＞1000MΩ，无漏电
（2）专用电极 / 探针
•四探针：钨 / 碳化钨探针，针尖圆弧半径≤0.05mm，探针间距固定；探针与外壳绝缘＞1000MΩ
•平板电极（B/C 法）：高纯石墨 / 镀金电极，表面平面度≤0.002mm，直径匹配试样筒内径
1、测量原理
四根等间距直线探针垂直压在平整试样表面:外侧1、4探针通入恒定直流电流I，内侧2、3探针采集电压U。
1、厚试样（厚度h≥4l,l[为探针间距）：
2. 薄试样（厚度h<4l，粉体压片/薄膜）
F：厚度、直径修正系数，仪器内置查表自动计算
ρ：体积电阻率，单位Ω·cm
l：探针中心间距(cm)；U：探针间电压(V)：I：通入电流(A)
|
